Multi Sand Cooler
SJ-45TONH · 45 ton/h회수사를 교반·혼합하면서 송풍과 가수를 연동하는 증발냉각 방식
사업계획 기준핵심 설계 · 개선 목표
45 ton/h멀티 샌드쿨러 설계용량
≤ 50℃주물사 온도 목표
2.0 ± 0.2%수분관리 목표
20%충진도 편차 개선 목표
WHY THIS PROJECT기존 오실레이팅 냉각라인의
기존 오실레이팅 냉각라인의
구조적 한계를 개선
기존 냉각라인Oscillating Feeder Cooler
- 회수사 온도 80~120℃ 수준까지 상승
- 온도·수분 편차로 물성 관리범위 이탈
- 덩어리 회수사 폐기 및 재작업 발생
자동화 구축Multi Sand Cooler System
- 온도·수분센서 기반 냉각·가수 제어
- 인버터 송풍 · 싸이클론 · 집진 연계
- 파쇄·이송·배출까지 연속공정 구성
SYSTEM CONFIGURATION사처리공정 전체를 연결한
사처리공정 전체를 연결한
5개 핵심 설비
Bucket Elevator
EVSJ200 · 5.5kW냉각·재생 공정간 회수사 이송
Polygonal Screen
POLSJ300 · 3.7kW덩어리 회수사 파쇄·재사용을 위한 육각 Mesh 회전 방식
Water Spray
SJWA12수분센서·전자유량계·유량제어밸브 기반 정량 가수
Cyclone
DXF 1500냉각 과정의 고온 공기와 미분을 집진 계통으로 연계
AUTOMATION CONTROL온도·수분 센서 데이터를 기반으로
온도·수분 센서 데이터를 기반으로
냉각·가수 조건을 자동 제어
온도센서투입·배출 온도 확인
수분센서가수량 설정 · 모니터링

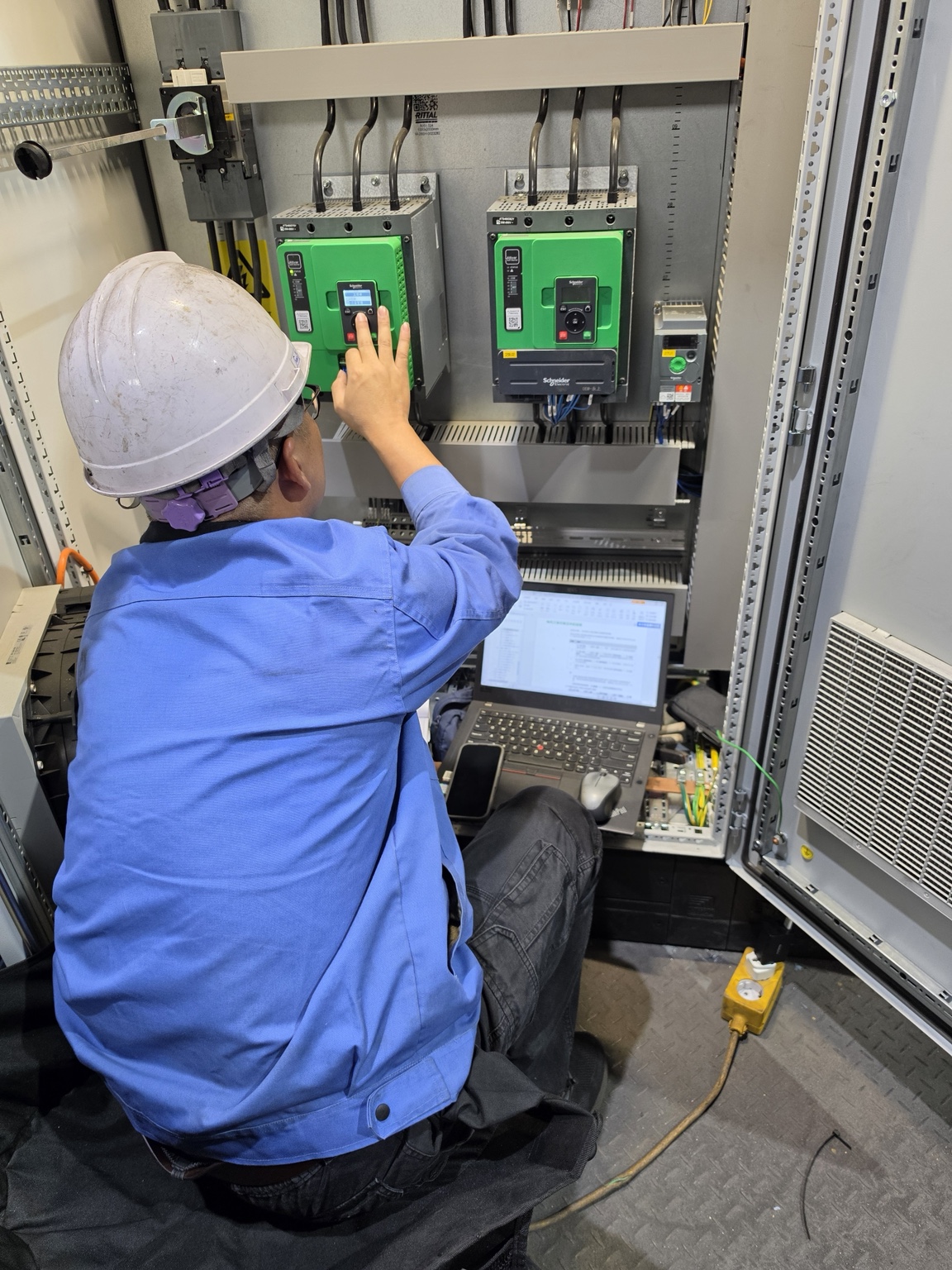

인버터 송풍냉각조건에 맞춘 풍량 제어
자동 배출내부 주물사량 기준 Door 제어
실시간 모니터링
송풍온도 · 공급온도 · 배출온도 · 수분 · 전류(A) · 운전시간
GOVERNMENT-SUPPORTED PROJECT · 2026
제조기반기업 공정자동화 지원사업 수행과제
주물사 모래의 균질성 유지와 주물사 온도 냉각 효과를 위한 주물사 사처리공정 자동화 구축
도입기업㈜우전
공급기업㈜상진기공
과제 핵심주물사 균질성 · 냉각 · 공정자동화
FIELD GALLERY
실제 제작 · 설치 현장
SAND COOLING · PROCESS AUTOMATION주물사 온도 · 수분 · 충진도 관리가 필요한
샌드쿨러 · 사처리 기술검토
